一、產品概述

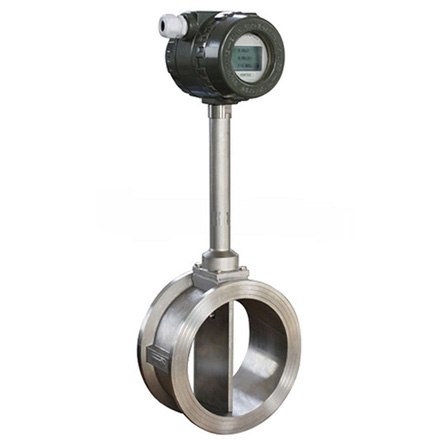

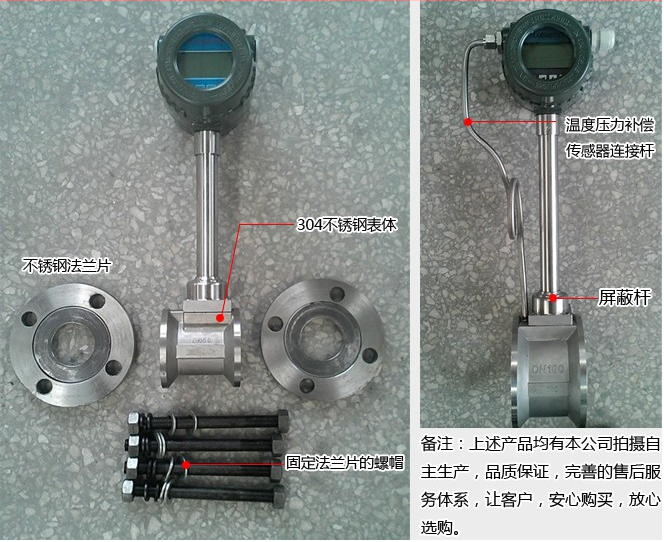

KR-LU系列渦街流量計主 要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓 力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯 示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。
二、工作原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。
三、技術參數
1、基本參數
|
執行標準 |
渦街流量傳感器（JB/T9249-1999） |
|
儀表口徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
|
公稱壓力（MPa） |
1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
|
精度等級 |
液體：±1% 氣體或蒸汽：±1.5%、±1% |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
|
信號輸出功能 |
脈沖信號、4 ~ 20mA信號 |
|
通訊輸出功能 |
RS485通訊輸出、HART協議等 |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
|
信號線接口 |
基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExdIICT5或ExdIIBT6 |
|
防護等級 |
IP65或更高（可訂制） |
2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）
|
儀表口徑 (mm) |
液體測量范圍(m3/h) |
氣體測量范圍(m3/h) |
連接方式 |
耐壓等級（MPa） |
|
DN15 |
1.2-6.2 |
5-25 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN150 |
36-380 |
280-2240 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN200 |
62-650 |
580-4960 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法蘭夾持/法蘭連接 |
2.5/1.6 |
四、產品選型
|
代號 |
通徑 |
流量范圍㎡/h |
||||||
|
KR-LU-25 |
DN25 |
1~10(液體) |
25~60（氣體） |
蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計 |
||||
|
KR-LU-32 |
DN32 |
1.5~18(液體) |
15~150（氣體） |
|||||
|
KR-LU-40 |
DN40 |
2.2~27(液體) |
22.6~150（氣體） |
|||||
|
KR-LU-50 |
DN50 |
4~55(液體) |
35~350（氣體） |
|||||
|
KR-LU-80 |
DN80 |
9~135(液體) |
90~900（氣體） |
|||||
|
KR-LU-100 |
DN100 |
14~200(液體) |
140~1400（氣體） |
|||||
|
KR-LU-150 |
DN150 |
32~480(液體) |
300~3000（氣體） |
|||||
|
KR-LU-200 |
DN200 |
56~800(液體) |
550~5500（氣體） |
|||||
|
|
代號 |
功能1 |
||||||
|
N |
無溫壓補償 |
|||||||
|
Y |
有溫壓補償 |
|||||||
|
|
代號 |
輸出型號 |
||||||
|
F1 |
4-20mA輸出（二線制） |
|||||||
|
F2 |
4-20mA輸出（三線制） |
|||||||
|
F3 |
RS485通訊接口 |
|||||||
|
|
代號 |
被測介質 |
||||||
|
J1 |
液體 |
|||||||
|
J2 |
氣體 |
|||||||
|
J3 |
蒸汽 |
|||||||
|
|
代號 |
連接方式 |
||||||
|
L1 |
法蘭卡裝式 |
|||||||
|
L2 |
法蘭連接式 |
|||||||
|
|
代號 |
功能2 |
||||||
|
E1 |
1.0級 |
|||||||
|
E2 |
1.5級 |
|||||||
|
T1 |
常溫 |
|||||||
|
T2 |
高溫 |
|||||||
|
T3 |
蒸汽 |
|||||||
|
P1 |
1.6MPa |
|||||||
|
P2 |
2.5MPa |
|||||||
|
P3 |
4.0MPa |
|||||||
|
D1 |
內部3.6V供電 |
|||||||
|
D2 |
DC24V供電 |
|||||||
|
B1 |
不銹鋼 |
|||||||
|
B2 |
碳鋼 |
|||||||
