  智能流量積算儀

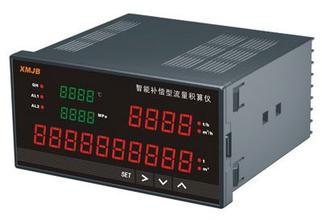

產品圖片
智能流量積算儀主要特點

1、適用于各種液體、蒸汽、一般氣體等的流量積算測量控制，適用于過熱蒸汽/飽和蒸汽的熱能測量積算控制。
2、具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如孔板、渦街、渦輪等），可自由選擇多種補償方式（如溫度補償、壓力補償、溫度補償+壓力補償?shù)龋?br /> 3、可隨意改變儀表的輸入信號類型，采用無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
4、具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等及整十一位的流量累積測量值（0～99999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積值達到999999999.99×100。
5、可對測量介質進行定量/批量控制（帶啟動停止清零功能）；通過軟件處理保證總累積量的數據不丟失。
6、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確。
7、可帶串行通信輸出，采用標準MODBUS RTU通信協議可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

技術指標


商    標	型      號
KR-WS-XL	C80、S80、C90系列
輸入信號	模 擬 量      熱電偶：B、E、J、K、S、T、WRe3-25、F2               電  阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2               電  流：0～10mA、4～20mA、0～20mA               電  壓：0～5V、1～5V 脈 沖 量      波  形：矩形、正弦或三角波               幅  度：光電隔離，大于4V（或根據用戶要求任定）               范  圍：0～10KHz（或根據用戶要求任定）
輸出信號	開 關 量      ·啟動、停止、清零 模擬量輸出    ·DC 0～10mA（負載電阻≤750Ω）               ·DC 4～20mA（負載電阻≤500Ω）               ·DC 0～5V（負載電阻≥250KΩ）               ·DC 1～5V（負載電阻≥250KΩ） 報警輸出      繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/3A，DC24V/6A（阻性負載） 通訊輸出      接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等               波特率─1200～9600bps內部自由設定 采用標準MODBUS RTU通信協議 饋電輸出      DC24±1V，負載電流≤30mA
特性	數學模型      參見說明書附錄“流量積算控制儀數學模型” 測量精度      ±0.5%FS或±0.2%FS 頻率轉換精度  ±1脈沖（LMS）一般優于0.2% 分 辨 率      ±1字 測量范圍      -19999～99999字 顯示方式      ·0～99999瞬時流量測量值顯示               ·0～99999999999累積值顯示               ·-19999～99999溫度補償測量值顯示               ·-19999～99999壓力補償測量值顯示               ·-19999～99999流量（差壓、頻率）測量值顯示               ·高亮度LED（數碼管）測量顯示               ·發光二極管工作狀態顯示 報   警       可選擇繼電器上限、下限報警輸出，LED指示。               報警方式為帶回差（用戶可自由設定） 定量控制      可選擇繼電器流量定量到控制，LED輸出指示。               可選擇繼電器流量定量過程控制，LED輸出指示。 溫度補償      0～50℃數字式溫度自動補償 打印控制      直接配接串行打印機（TP-16ASH系列微打），打印接口為RS-232 打印精度      同儀表精度 參數設定      ·面板輕觸式按鍵數字設定               ·參數設定值斷電后永久保存               ·參數設定值密碼鎖定               ·斷電后流量累積值時間保持大于兩年，設定參數永久性保持 保護方式      ·電源欠壓自動復位               ·工作異常自動復位（Watch Dog）
使用環境	環境溫度      0～50℃ 相對濕度      ≤85%RH ·避免強腐蝕性氣體 供電電壓      常規型  ·AC220V  %（50Hz±2Hz，線性電源）               特殊型  ·AC90V～265V--開關電源                       ·DC24V±2V--開關電源 功    耗      ·≤5W（AC220V線性電源供電）               ·≤4W（AC90～265V開關電源供電）               ·≤4W（DC24V電源供電）


智能流量積算儀型譜表


型      號									說      明
KR-WS-XL	□	-□	□	-□	□	□	-□	□	無補償輸入流量（熱能）積算顯示控制儀
外形尺寸	C801 S801 C901								160×80mm（橫式） 80×160mm（豎式） 96×96mm
通訊方式 或 打印方式		0 2 8 3							無通訊輸出 RS-232C通訊口 RS-485通訊口 RS-232C打印口
報警/變送 輸出方式			0 2 3 4 5 8						無變送輸出 繼電器輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 特殊要求變送輸出
輸入類型				□					參見“輸入類型表”
路 報警方式					N H L B C D				無報警 上限報警 下限報警 （只能選其中一種報警方式） 流量定量到控制--自動啟動 流量定量過程控制--自動啟動 流量定量到控制--自動清零
第二路 報警方式						N H L B C			無報警 上限報警 下限報警 （只能選其中一種報警方式） 流量定量到控制--手動啟動 流量定量過程控制--手動啟動
饋電輸出							P		一路DC24V輸出(見備注)
供電方式								T　　W A	AC90～265V（開關電源）供電 DC24V供電 AC220V供電（線性電源）
測量精度								B	0.5%FS±1字（可省略） 0.2%FS±1字（請注明）


輸入類型表


代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	說明
A	4～20mA	-19999～99999字	B3	熱電偶B型	0～1800℃	本表所列為最大 量程，可在量程 范圍內通過修改 儀表二級參數確 定量程范圍。
B	0～10mA	-19999～99999字	S	熱電偶S型	0～1600℃
C	1～5V	-19999～99999字	K	熱電偶K型	0～1300℃
D	0～5V	-19999～99999字	E	熱電偶E型	0～1000℃
M	0～20mA	-19999～99999字	T	熱電偶T型	-199.9～400.0
F	頻率	0～10KHz	J	熱電偶J型	0～1200℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高溫輻射熱電偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-19999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃

變送/報警輸出方式



代   碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格


智能流量積算儀儀型譜表


型                  號

說          明

KR-WS-XL

□

□

-□

□

-□

□

□

-□

□

□

□

流量（熱通）積算控制儀

外形尺寸

C8 S8 C9

160×80mm（橫式） 80×160mm（豎式） 96×96mm

控制作用

02 03 04 05

帶溫、壓補償輸入 過熱蒸汽帶溫度壓力補償-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償-查表法

通訊方式 或 打印方式

0 2 4 8 3

無通訊輸出 RS-232C通訊口 RS-422通訊口 RS-485通訊口 RS-232C打印口

變送 輸出方式

0 2 3 4 5 8

無變送輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 特殊要求變送輸出

流量 輸入類型

□

參見“輸入類型表”

壓力補償 輸入類型

□

參見“輸入類型表”

溫度補償 輸入類型

□

參見“輸入類型表”

路 報警方式

N H L B C D

無報警 上限報警 下限報警（只能選其中一種報警方式） 流量定量到控制--自動啟動 流量定量過程控制--自動啟動 流量定量到控制--自動清零 （只能選其中一種報警方式）

第二路 報警方式

N H L B C

無報警 上限報警 下限報警（只能選其中一種報警方式） 流量定量到控制--手動啟動 流量定量過程控制--手動啟動

饋電輸出

P 2P

一路DC24V輸出(見備注) 二路DC24V輸出(見備注)

供電方式

T W A

AC90～265V（開關電源）供電 DC24V供電 AC220V供電（線性電源）

測量精度

B

0.5%FS±1字(可省略） 0.2%FS±1字（請注明）


儀表通訊接口方式



代    碼	0	2	8	3
通訊方式	無通訊	RS-232通訊口	RS-485通訊口	RS-232打印口


變送/報警輸出方式


代   碼	0	1	2	3	4	5	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V
