安全柵

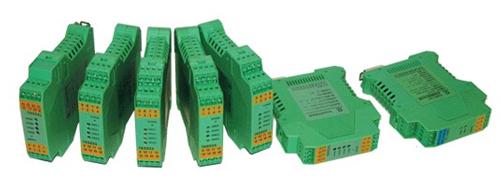

產品圖片
安全柵的詳細資料
將來自危險區的單/雙通道熱電阻信號，經隔離變送輸出單/雙路電流或電壓信號到安全區，儀表可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶可通過專用手持式中文編程器對本產品進行輸入信號類型及輸出量程的設置。
該安全柵通道數:
單/雙通道
傳輸精度:
±0.1%F.S
危險區允許輸入信號
三線制熱電阻
Pt100、Cu100、Cu50、BA2、BA1、G
線性電阻：0-400Ω
信號類型和量程在訂貨時確定，也可自行編程
該安全柵通道數:
單/雙通道
傳輸精度:
±0.1%F.S
危險區允許輸入信號
三線制熱電阻
Pt100、Cu100、Cu50、BA2、BA1、G
線性電阻：0-400Ω
信號類型和量程在訂貨時確定，也可自行編程
國家防爆電氣產品質量監督檢驗中心（CQST）防爆認證參數(1和2、3端子間)：
Um=250VAC/DC
Uo=11.2V，Io=117.9mA ，Po=330mW
ⅡC ：Co=1.28μF，Lo=1.79mH
ⅡB ：Co=8.82μF，Lo=5.37mH
ⅡA ：Co=37.8μF，Lo=14.32mH
輸出負載能力
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高負載能力時請在訂貨時說明）
國家防爆電氣產品質量監督檢驗中心（CQST）防爆認證參數(1和2、3端子間)：
Um=250VAC/DC
Uo=11.2V，Io=117.9mA ，Po=330mW
ⅡC ：Co=1.28μF，Lo=1.79mH
ⅡB ：Co=8.82μF，Lo=5.37mH
ⅡA ：Co=37.8μF，Lo=14.32mH
輸出負載能力
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高負載能力時請在訂貨時說明）
該安全柵選型方法
| 型 號 | 說 明 | ||||
|
NPEXA- CA2 |
╳ | ╳ | ╳ | ╳ |
液晶檢測端安全柵 熱電阻輸入 |
| 輸入通道 | 缺省為單通道 | ||||
| D | 雙輸入通道 | ||||
| 輸出 | 1 | 4-20mA | |||
| 2 | 1-5V | ||||
| 3 | 0-10mA | ||||
| 4 | 0-5V | ||||
| 5 | 0-10V | ||||
| 6 | 0-20mA | ||||
| 7 | 1：1電阻信號輸出 | ||||
| 第二輸出 | 缺省無第二輸出 | ||||
| 1 | 4-20mA | ||||
| 2 | 1-5V | ||||
| 3 | 0-10mA | ||||
| 4 | 0-5V | ||||
| 5 | 0-10V | ||||
| 6 | 0-20mA | ||||
| 通訊、報警功能(選此項則無第二輸出功能) | 缺省為無通訊功能 | ||||
| T1 | 485通訊(僅單輸出） | ||||
| T2 | 232通訊(僅單輸出） | ||||
| A1 | 報警繼電器輸出（僅單輸出） | ||||
| A2 | 報警繼電器輸出（雙輸出） | ||||
