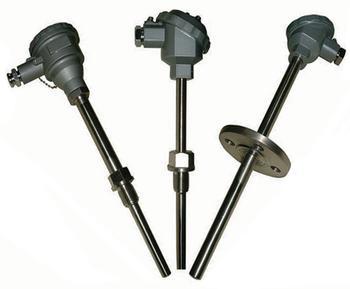

  一體化溫度變送器   產品圖片
產品介紹

應用

        通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的-200℃～1300℃范圍
內液體、蒸汽和氣體介質以及固體表面溫度。



特點

●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。

工作原理

隔爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰的溫度傳不到腔外，從而進行測溫。熱電偶（阻）生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

主要技術參數

○產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
○測溫范圍及允差
●熱電偶

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRNB	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRMB	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WREB	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRFB	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRCB	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRPB	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

●熱電阻

型號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200～+500	A級	±(0.15+0.002|t|)
			B級	±(0.30+0.006|t|)
WZCB	Cu50 Cu100	-50～+100	-	±(0.30+0.005|t|)

注：t為感溫元件實測溫度絕對值
○輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
○輸出方法：二線制
○精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
○供電電源：24V.DC±10%
○防護等級：IP65
○防爆等級：
隔爆形：dIIBT4，dIICT5，dIICT6
本質安全形：iaIICT6
○絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
○熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
○基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

工作環境


安裝場所等級	溫度℃	相對濕度%	大氣壓KPa
Cx1	-25～+55	5～95	86～106
Cx2	-25～+70
Cx3	-40～+80

○支撐管長度確定
溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境溫度之和。支撐管所造成的殼體升溫見下圖

取證一覽表

防爆級別	防爆證號	認證機構
dⅡB T4	GYB97151	NEPSI
dⅡB T4	GYB97152	NEPSI
dⅡC T4	GYB97203	NEPSI
dⅡB T5	GYB97204	NEPSI
iaⅡCT6	GYB99412	NEPSI
iaⅡCT6	GYB99413	NEPSI

注:NEPSI防爆認證系國家級儀器儀表防爆安全監督檢驗站

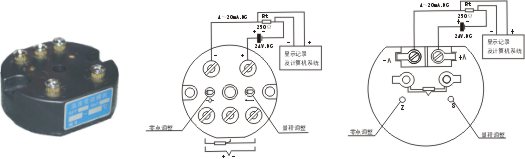

儀表接線方式

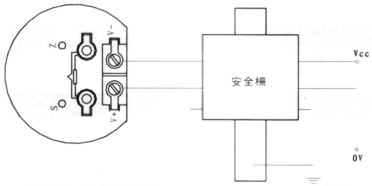

本質安全式接線示意


接線盒方式

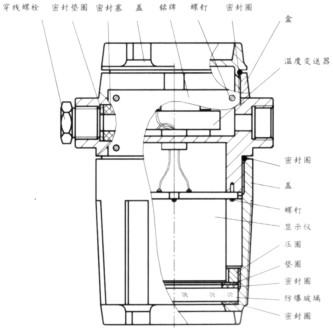

帶顯示接線盒結構示意




型號命名方法

W	溫度儀表
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
	類別
	R Z	熱電偶 熱電阻
	| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	感溫元件材料 分度號
		M N E F C P Q R	鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B
		P C	鉑 Pt100 銅 Cu50
		| | | | | | | | | | | | | | | | | | | | | | | | | |	B	溫度變送器
			| | | | | | | | | | | | | | | | | | | | | | | | |
					安裝固定形式
					1 2 3 4 5 6	無固定裝置 固定螺紋 活動法蘭 固定法蘭 活絡管接頭式 固定螺紋錐形式
					| | | | | | | | | | | | | | | | |	接線盒形式
						4	防爆式
						| | | | | | | | | | | | | |	保護管直徑
							0 1	Φ16 Φ12
							| | | | | | | | |	工作端形式
								G	變截面
								| | | | | | |	顯示方式
									N S	不帶表頭顯示 數字顯示(LCD液晶顯示)
									| | | |
W	R	N	B	--	2	4	0	G	S		典型型號示例

選型須知

1）型號
2）分度號
3）溫度范圍
4）防爆等級
5）熱電偶（阻）精度等級
6）溫度變送器（顯示器）精度等級
7）安裝固定形式
8）保護管材質
9）長度或插入深度   一體化溫度變送器供應信息
例A：帶溫度變送器防爆熱電偶，K型，固定螺紋M27×2，防爆等級dIIBT4級，溫度變送范圍0-800℃，溫度變送器精度等級0.5，保護管316L，長度450mm，插入深度300mm。型號為WRNB-240, L=450×300, dⅡBT4, 溫度變送器0.5級，保護管316L，螺紋M27×2，變送范圍0-800℃。


產品展示
