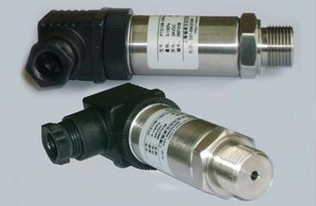

產品概述
KR-316擴散硅壓力變送器（進口芯片）性能可靠，價格優惠。采用擴散硅進口芯片，電路采用信號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）過壓保護，限流保護，抗沖擊，防腐等設計。
工作原理
壓力傳感器是在單晶硅片上擴散上一個惠斯通電橋，電壓阻效應是橋壁電阻值發生變化，產生一個差動電壓信號。此信號經專用放大器，再經電壓電流變換，將量程相對應的信號轉化成標準4~20mA/0~5VDC/0~10VDC信號。
擴散硅壓力變送器特點
1．性價比超高。
2．寬電壓設計。
3．抗沖擊設計 。
4．高精度、高穩定。
5．安裝靈活,使用方便，防堵塞。
6．體積小、重量輕、抗震動。
7．接線反向和過壓保護，限流保護。
8．信號隔離放大，截頻干擾設計，抗干擾能力強，防雷擊,防腐蝕。
技術參數
測量介質:液體、氣體、及與316L不銹鋼兼容介質（標配）、與聚四氟乙烯及陶瓷兼容介質
測量范圍:-0.1~0~0.001~100MPa（中間量程任選）
壓力類型：負壓或表壓（出廠默認表壓）
精度等級:±0.2% F.S/0.1%FS
長期穩定性：0.15%FS/年，18個月誤差不超過0.2%FS
溫度漂移： 相對一個大氣壓，20℃環境下：0.5%/25℃
供電范圍：24VDC(10～36VDC)
輸出信號：4～20mA 或 0～5VDC 或 0～10VDC 或 1-5VDC
介質溫度：-30～80℃（標配）或-40～125℃
增加耐溫80℃（低溫型組合配件）
增加100℃～400℃（中溫型組合備件）
增加400℃～800℃（高溫型組合備件）
環境溫度：-40～85℃，-20～70℃（顯示）
補償溫度：0～70℃或-10～80℃
存儲溫度：-40～120℃
零點誤差：0.15%FS(≤100KPa),0.2%（≥100KPa），可標定消除
過載壓力：2x額定值/3x額定值
響應時間：≤1000HZ/≤4HZ(阻尼可調)
抗 震 動：10gRMS.2000HZ條件下無變化/20gRMS.5000HZ條件下無變化
負載電阻：≤(U-10v)/0.02Ω
顯 示：LED/LCD
電氣接口：霍斯曼，引線式，外接式， PACKARD連接器
防護等級：IP65
材料使用：液體接觸部分：304不銹鋼，316L不銹鋼（標配），哈氏合金、聚四氟乙烯
傳感器膜片：316L不銹鋼（標配），哈氏合金、陶瓷
密封圈：氟橡膠（標配）、丁腈橡膠、三元乙丙橡膠
外殼：304不銹鋼
通訊協議：RS485（modbus）協議，assic碼協議，HART協議，PROFIBUS-PA協議

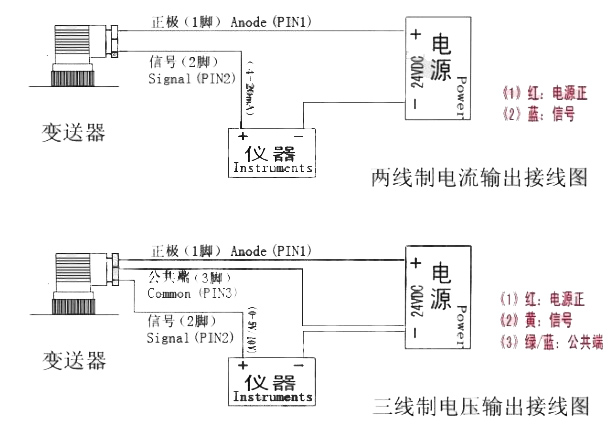

接線圖
壓力單位換算
0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（標準大氣壓）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi
注意事項
1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2.禁止測量弱酸性以上的酸性介質（PH6以下），簡單識別方法手可以接觸即可；
3.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免照成產品損壞。
擴散硅壓力變送器典型應用領域
航空航天，電力，污水處理、給水，石油化工和制藥工業，熱電機組，空調機組，制冷機組，壓縮機組，實驗室壓力效驗，工業過程檢測與控制，內燃機、發動機，液壓及氣動系統，恒壓供水系統等行業液體、氣體的測量與控制。
